REMIK  Dołączył: 26 Kwi 2007
  MINI LED RING
Z potrzeby dodatkowego oświetlenia makro w plenerze, szukałem jakiegoś led ringa ze stałym światłem, ale ceny są raczej wygórowane i system mocowania mi nie odpowiada.
Znalazłem w domu lampkę z 24 lampkami led, zakupioną wcześniej w markecie za ok 14 zł.
Do makro używam obiektywu Summar 50mm 1:2 na gwint m39 który ostrzy na odległość ok 15-20cm, średnica gwintu na filtr to 34mm.

Tak wygląda lampka:

Lamka zasilana 3xAAA

po rozebraniu na części i wycięciu okręgu:

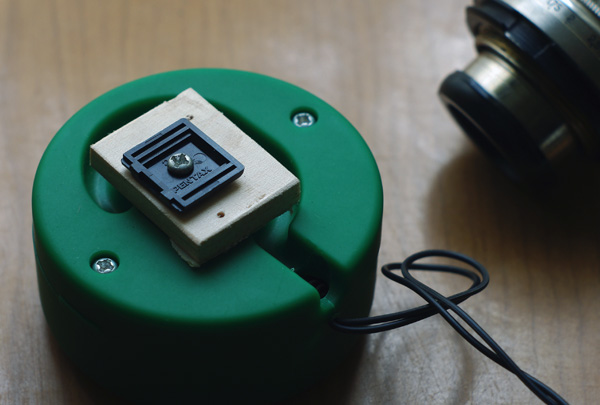

do obudowy lampki zamocowałem zaślepkę na sanki lampy z odpowiednim dystansem:

za mocowanie ringa w obiektywie wybrałem zaślepkę po opakowaniu kliszy, która to ma podobna średnicę zewnętrzną ok 34mm

mini ring moje autorstwa wygląda tak:

świeci tak:


nie jest to oślepiające światło :mrgreen:
ale tanim kosztem i małym nakładem pracy doświetlę "robaczka" w plenerku.

Tutaj zdjęcie wykonane k200d, w/w obiektywem i mini ringiem



T25  Dołączył: 09 Maj 2012
Normalnie McGyver :mrgreen:
Gratuluję pomysłowości!


REMIK  Dołączył: 26 Kwi 2007
T25, dzięki, jak to się mówi: potrzeba matką wynalazku :-D


a_czacha  Dołączył: 04 Wrz 2007
Bardzo mi się spodobał pomysł. Włąśnie skończyłem kolejną lampę LED, może się podłączyć do wątku, jeżeli nie masz nic przeciwko temu?


REMIK  Dołączył: 26 Kwi 2007
a_czacha, pewnie że nie mam, pokazuj swoją lampkę :-)


bartwaw  Dołączył: 28 Paź 2009
Fajny pomysł no i budżetowy. Lubię takie.

Ja się już zabieram drugi rok za mojego ringa, który powinien dać jakieś 700-800 lumenów.
Budżet to jakieś 70 zł.

Pomysł mam taki:

pierścień systemu cokin, jako ring oraz odprowadzenie ciepła.
http://fotozakupy.pl/filt...okin-55mm,8853s

Do niego przyklejone LEDY:
ciepłe:
http://dx.com/p/1w-80-90l...s=13554&u=80086

lub zimne:
http://dx.com/p/1w-80-90l...s=80086&u=65220

i drivery do tego (z dobraniem tego mam problem), ale chodzi o coś takiego:
http://dx.com/p/mr16-3-1w...16v-input-13555


REMIK  Dołączył: 26 Kwi 2007
A zasilanie z body, czy zewnętrzne przewidujesz?


bartwaw  Dołączył: 28 Paź 2009
Zasilanie to raczej coś zewnętrznie, jakimś lipolem.

missieek  Dołączył: 23 Sie 2011
Pozwolę się wtrącić lekko :-)
Też chcę zbudować Macro Ring z diod LED.
bartwaw, myślałem podobnie jeżeli chodzi o umieszczenie ledów i odprowadzenie ciepła.
Co do diod, to zastanawiałem się nad czymś takim, co nazywa się Cree MX-3:
http://www.maritex.com.pl...cts/ggid/15844.
Z tego rozkład światła byłby trochę inny, bo bez plastikowych soczewek, i wydaje mi się, że bardziej rozproszone światło można uzyskać.
Jeżeli chodzi o zasilanie diod i dobór driverów, to zajrzyj tutaj, świetni ludzie, zawsze gotowi pomóc.
http://www.swiatelka.pl/index.php


romeck  Dołączył: 18 Lut 2011
up^


bartwaw  Dołączył: 28 Paź 2009
Też widziałem te MX-3, naprawdę sporo światła dają i można w miarę z równą temperaturą nabyć. (4000K).
Tak mi się marzy już okrągłą płytka PCB z 9 diodami oraz możliwością sterowania 3 różnych stref.
W sumie do zrobienia i to nawet w miarę prosto. Muszę nad tym pomyśleć w wolnej chwili, na pewno PCB to miedź na aluminium - by dobrze rozpraszało ciepło.
Są też gotowe moduły
http://shop.niviss.com/pr...d_product=18810


powalos  Dołączył: 20 Kwi 2006
Wtrącę swoje trzy grosze. Na pewnym portalu aukcyjnym jest sporo led ringów. Ceny IHMO nie są wygórowane a estetyka wykonania bardzo dobra, Można sterować nimi jak błyskiem lub światłem ciągłym. Pozwalają też na strefowe oświetlenie. I jeszcze to, że w cenie, są pierścienie mocujące do różnych średnic obiektywów. Gdy się to wszystko policzy to nie wiem czy warto samemu kombinować. Co prawda zawsze można powiedzieć: "sam to zrobiłem". Nie wiem czy jako dość obeznany z elektroniką praktyczną pokusiłbym się o klejenie tego w obecnych czasach. Kiedyś gdy wielu rzeczy brakowało to pewnie tak. Pzdr.


bartwaw  Dołączył: 28 Paź 2009
Miałem kiedyś takiego Led ringa do testów. To chyba było JJC 48 led.
Tragedia ile to światła dawało - od tego czasu myślę nad zrobieniem czegoś mocniejszego.
Led ledowi nie równy :).

missieek  Dołączył: 23 Sie 2011
Nie wiem, jakich ledów użyto do budowy tych ringów z portalu aukcyjnego, ale jedne z najjaśniejszych diod 5mm to takie:
http://www.ledrise.com/pr...400mcd-45-.html
osiągają 10400 mcd przy kącie świecenia 45 stopni, co daje w zaokrągleniu 5 lumenów.
Policzmy - 5*48= 240 lumenów
Nota katalogowa diody Cree MX-3 podaje około 90 do 100 lumenów przy prądzie 300 mA (w zależności od barwy emitowanego światła).
Czyli dla 8 diod mamy około 800 lumenów - jeżeli nawet przyjmiemy jakieś straty to i tak jest ogromna różnica.


powalos  Dołączył: 20 Kwi 2006
Trochę sie to chyba pozmieniało. Te, które oglądałem mają płynną lub skokową regulację mocy. W odległości 1m siła oświetlenia to 500 luxów (wg. opisów). Nie są to chyba złe parametry. Pzdr.


bartwaw  Dołączył: 28 Paź 2009
Co to za lampa była ?


powalos  Dołączył: 20 Kwi 2006
Ponieważ nie wolno linkować cudzych aukcji, więc wpisz sobie w znany polski portal " led ring"
i poczytaj opisy. Ta lampa była w ceni ok 180 pln. Pzdr.


bartwaw  Dołączył: 28 Paź 2009
Ależ nie chodziło mi o linka do tego beznadziejnego serwisu.
Wystarczy model, rozumiem, że chodzi ci o VL-39 ring.

No to ja miałem podobne badziewie. Zwykłe ledy jakie podał misiek. Wyliczenia co do lumenów masz też podane przez niego. Cudów nie ma.
To samo co wspomniane JJC.

missieek  Dołączył: 23 Sie 2011
Mam pytanie do autora wątku - jak jest z odwzorowaniem barw przy zastosowaniu tego led ringu?
Czy zauważyłeś jakieś zmiany, czy jest to raczej bez znaczenia, skoro piszesz raczej o doświetlaniu?


plwk  Dołączył: 21 Kwi 2006
Jakie mogą być koszty takiego majsterkowania, najtańsza lampa ledring kosztuje obecnie niewiele ponad 100 zł.
