ZbyszekB napisał/a:

[ Dodano: 2015-11-04, 21:21 ]

Marooned napisał/a:

A co za układ wymyśliłeś, że potrzebujesz tyrystora?

Żeby posterować elektrozawór 12V sterownikiem który na wyjściach ma 5V musi mieć układ dopasowujący (najlepiej tranzystorowy). Ale tyrystory to absolutnie zły wybór - podejrzewam pomyłkę.

Ja formalnie z zawodu elektronik więc mi tłumaczyć nie trzeba, dlatego moje zdziwienie i pytanie o układ.

Z wyjścia uC nie steruj niczym bezposrednio, bo spora szansa, ze upalisz procka. Generalnie 3 opcje: tranzystor bipolarny, polowy albo optoizolator. Nie ma sensu wywazac otwartych drzwi, wiec proponuje oprzec sie na dostepnych w necie rozwiazaniach.
Wyjscie uC przez rezystor ograniczajacy prad bazy, tranzystor bipolarny npn, emiter do masy, kolektor do zaworu, a ten do zasilania. Rownolegle z zaworem dioda katoda do plusa, anoda do kolektora. Bedzie zwierac napiecie indukujace sie na cewce w chwili wylaczenia.
Drugie wyjscie uC albo tak samo albo dla bezpieczenstwa przez optoizolator. Zamiast diody i zaworu, lampa blyskowa.
Reszta to oprogramowanie i guzikologia.

Pentax K10D | Sigma 17-70 F2.8-4.5 macro, Weltblick 300 F5.6, Phoenix 650-1300 (2600 z TC x2)
Lumix GX80 | Lumix G 12–32 f/3.5–5.6, Lumix G 45-150 f/4.0-5.6, Olympus M.Zuiko 45mm f/1.8

DeKa napisał/a:

Hm. Nigdzie nie mogę znaleźć informacji jak jest przy zamkniętym i otwartym.
Sam zawór jest zamknięty gdy nie ma prądu.

Znalazłem tylko informację, że na pinach I/O wyjście/wejście maksymalnie 40mA a rekomendowane 20mA.
Zawór ma 540 mA.

Masz jakąś dokumentację modułu? Masz jakiś miernik napięcia albo najlepiej multimetr?

Cytat

Lampę założyłem na kostkę (jest tam fotocela ale nie będzie potrzebna). Do kostki jest podłączony kabelek. Do kabelka przyłożyłem baterię ( zwykłego paluszka) Zadziałało.

Samo zwarcie nie wystarczy? Trzeba podać napięcie?

DeKa napisał/a:

Co chcę zrobić? ...

Dla mnie wszystko jest jasne co chcesz zrobić. Wiem na czym polega fotografowanie takich kropelek. Cała problem polega teraz na detalach technicznych. Jakbym miał ten twój sprzęt na biurku to na 100% już by wszystko działało. Zdalnie będzie trudniej ale może jakoś Ci pomogę.

[ Dodano: 2015-11-05, 14:28 ]

Marooned napisał/a:

Ja formalnie z zawodu elektronik więc mi tłumaczyć nie trzeba, dlatego moje zdziwienie i pytanie o układ.

Tak przypuszczałem ale i tak informacja może się przydać innym którzy czytają ten wątek.

https://zbyszekb.net

Marooned napisał/a:

Drugie wyjscie uC albo tak samo albo dla bezpieczenstwa przez optoizolator. Zamiast diody i zaworu, lampa blyskowa.
Reszta to oprogramowanie i guzikologia.

ZbyszekB napisał/a:

Samo zwarcie nie wystarczy? Trzeba podać napięcie?

ZbyszekB napisał/a:

Dla mnie wszystko jest jasne co chcesz zrobić. Wiem na czym polega fotografowanie takich kropelek.

ZbyszekB napisał/a:

ale i tak informacja może się przydać innym którzy czytają ten wątek.

Więc może ktoś inny też skorzysta. Dlatego to co Wam w większości i mnie niekiedy wydaje się oczywiste dla kogoś może być pomocne. Warto więc opisywać ile się da. Łopatologicznie najlepiej.

Kod programu powinienem zrozumieć i zrobić. Bawię się już diodami, kolorami, miganiem, opóźnieniem.
To w miarę pojmuję.
Teraz pobawię się w rozrysowanie schematu. Na razie z jednym zaworem.

Marooned, ZbyszekB,

Moje zdjęcia.

Pentax K10D | Sigma 17-70 F2.8-4.5 macro, Weltblick 300 F5.6, Phoenix 650-1300 (2600 z TC x2)
Lumix GX80 | Lumix G 12–32 f/3.5–5.6, Lumix G 45-150 f/4.0-5.6, Olympus M.Zuiko 45mm f/1.8

DeKa napisał/a:

No właśnie jak sprawdziłem, to samo zwarcie jednak wystarczy.
O to też zapytałem dzisiaj w elektronicznym. Sprzedawca mi zaproponował przekaźnik.
Uuu. Tu znowu zadanie domowe muszę odrobić bo przekaźnik który mam ja ma 8 nóżek.

Z tego co widzę musisz przestać pytać o radę tego sprzedawcy w elektronicznym bo to strata czasu. Widać że ma małą wiedzę i daje niezbyt dobre rady.

Przekaźnik to dodatkowy problem i lepiej kupić tak jak napisał Marooned optoizolator a dokładniej optotranzystor.

Podlinkowany przez niego układ będzie się do tego świetnie nadawał. Jak widać na poniższym rysunku po lewej podpinasz masę sterownika a tam gdzie podane jest 5V przez przełącznik to zamiast przełącznika podpinasz port sterownika. Po prawej stronie podpinasz masę lampy (szyna stopki) a "schutter" do środkowego styku lampy. Możesz też użyć fotoceli którą wcześniej pokazywałeś ale musisz upewnić się gdzie jest masa. Pamiętaj żeby nie łączyć masy sterownika z masą lampy!

DeKa napisał/a:

Tranzystory mam na 1A.
Symbol BC639. Jak teraz googluję to są one typu PNP a ja chyba potrzebuję NPN.
Poza tym sprzedawca powiedział, że baza jest z prawej strony (czyli kolektor, emiter, baza?).

Drugi powód żeby nie pytać więcej sprzedawcy.
Tobie jest potrzebny tranzystor npn. I niestety:

Marooned napisał/a:

Jak już kupiłeś pnp zamiast npn, to musisz odwrócić logikę, tak jak tutaj.

... to nie zadziała gdy sterownik jest zasilany z 5V a elektrozawór z 12V.

W dodatku tranzystor BC639 ma duży prąd ale małe wzmocnienie i będzie problem go posterować bezpośrednio z portu żeby tranzystor się szybko załączał (może się spalić).
To ja proponuję abyś do tego BC639 dokupił jakiś nisko prądowy (max 100mA) tranzystor npn i z tych dwóch tranzystorów zrobimy coś w stylu przeciwsobnego układu darlingtona. Jutro spróbuję przygotować jakiś schemat żebyś wiedział jakie rezystory dokupić.

DeKa napisał/a:

A tutaj sam piszesz:
ZbyszekB napisał/a:

ZbyszekB napisał/a:

ale i tak informacja może się przydać innym którzy czytają ten wątek.

ale i tak informacja może się przydać innym którzy czytają ten wątek.

Więc może ktoś inny też skorzysta. Dlatego to co Wam w większości i mnie niekiedy wydaje się oczywiste dla kogoś może być pomocne. Warto więc opisywać ile się da. Łopatologicznie najlepiej.

Ja pisałem w sensie że dokładnie rozumiem na czym polega problem więc mogę przystąpić do rozwiązywania bez dalszych tłumaczeń. Jak już będzie gotowe rozwiązanie to wstawimy go dla innych.

No i nie odpowiedziałeś mi czy masz czym zmierzyć napięcie. A to ważne!

https://zbyszekb.net

ZbyszekB napisał/a:

... to nie zadziała gdy sterownik jest zasilany z 5V a elektrozawór z 12V.

Racja, racja.. umknął mi ten "szczegół"

Pentax K10D | Sigma 17-70 F2.8-4.5 macro, Weltblick 300 F5.6, Phoenix 650-1300 (2600 z TC x2)
Lumix GX80 | Lumix G 12–32 f/3.5–5.6, Lumix G 45-150 f/4.0-5.6, Olympus M.Zuiko 45mm f/1.8

ZbyszekB napisał/a:

To ja proponuję abyś do tego BC639 dokupił jakiś nisko prądowy (max 100mA) tranzystor npn i z tych dwóch tranzystorów zrobimy coś w stylu przeciwsobnego układu darlingtona.

ZbyszekB napisał/a:

No i nie odpowiedziałeś mi czy masz czym zmierzyć napięcie. A to ważne!

ZbyszekB napisał/a:

Przekaźnik to dodatkowy problem i lepiej kupić tak jak napisał Marooned optoizolator a dokładniej optotranzystor.

Marooned napisał/a:

To wprowadzanie kolejnych opóźnień, a zależy Ci na szybkości i powtarzalności.

Moje zdjęcia.

Pentax K10D | Sigma 17-70 F2.8-4.5 macro, Weltblick 300 F5.6, Phoenix 650-1300 (2600 z TC x2)
Lumix GX80 | Lumix G 12–32 f/3.5–5.6, Lumix G 45-150 f/4.0-5.6, Olympus M.Zuiko 45mm f/1.8

tomek_j napisał/a:

prościej będzie jak ci ktoś to zrobi?

tomek_j napisał/a:

Zacinasz się na prostym układzie

tomek_j napisał/a:

A co będzie z najprostszym programem?

tomek_j napisał/a:

Jeżeli jednak się upierasz ,ze by samodzielnie

tomek_j napisał/a:

to zastosuj...

Dzisiaj postanowiłem złapać byka za rogi. Zacząłem to wszystko łączyć. Brat do mnie przyjechał pomagać i kibicować bo też się zainteresował.

Właśnie gdy stanęliśmy na podłączeniu z użyciem tranzystora odczytałem Twój post i nagle wszystko zadziałało.
Użyłem części troszkę innych (w sensie parametry) ale najważniejszy był schemat.

Brakowało mi w tym diody prostowniczej, którą podłączyliśmy tak jak pisałeś. Równolegle do + i -.
Z pomocą przyszedł popsuty robot syna. Tutaj widać nawet płytkę z której odlutowałem diodę.

Program króciutki i prosty.

void setup() {


  pinMode(8, OUTPUT); //ZAWÓR


  pinMode(9, OUTPUT); //LAMPA


  pinMode(7, INPUT_PULLUP); //Przycisk jako wejście


  digitalWrite(8, LOW); //Wyłączenie zaworu


  digitalWrite(9, LOW); //Wyłączenie lampy


}





void loop()


{


  if (digitalRead(7) == LOW) { //Jeśli przycisk wciśnięty


    digitalWrite(8, HIGH); //Otwarcie zaworu


    delay(500); //opoznienie Kap


    digitalWrite(8, LOW); //Zamknięcie zaworu


    delay(800); //Czekamy na drugie otwarcie (druga kropla)


    digitalWrite(8, HIGH); //Otwarcie dla drugiej kropli


    delay(200); //Kap


    digitalWrite(8, LOW);


    delay(1000); // Dwie krople się zderzają i lampa czeka na wyzwolenie


    digitalWrite(9,HIGH); //Błysk


    delay(20);


    digitalWrite(9,LOW);


  }


}

Wartości czasowe są byle jakie bo chcieliśmy sprawdzić czy to w ogóle będzie działać.

Teraz pora na poskręcanie tego i poustawianie, dobranie czasów itd.

Na zdjęciu wygląda to na chaos i plątaninę. Zrobię zgrabniejsze, ładniejsze, mniejsze. Ważne, że działa.
Na początku będzie zabawa z jednym zaworkiem ale dwa jadą do mnie więc też znajdzie się dla nich miejsce.

Przekaźnik zamontowałem na innej płytce. Na stykówce się nie mieści. Przycisk (to niebieskie) też może przeniosę na płytkę i polutuję. Będzie się lepiej trzymał. Na stykówce przydałyby się zworki zamiast kabelków. Opornikom poobcinam nóżki.
Do końca jeszcze trochę ale najtrudniejsze już mam zrobione dzięki Wam.
Moi drodzy. Należy się Wam beczka

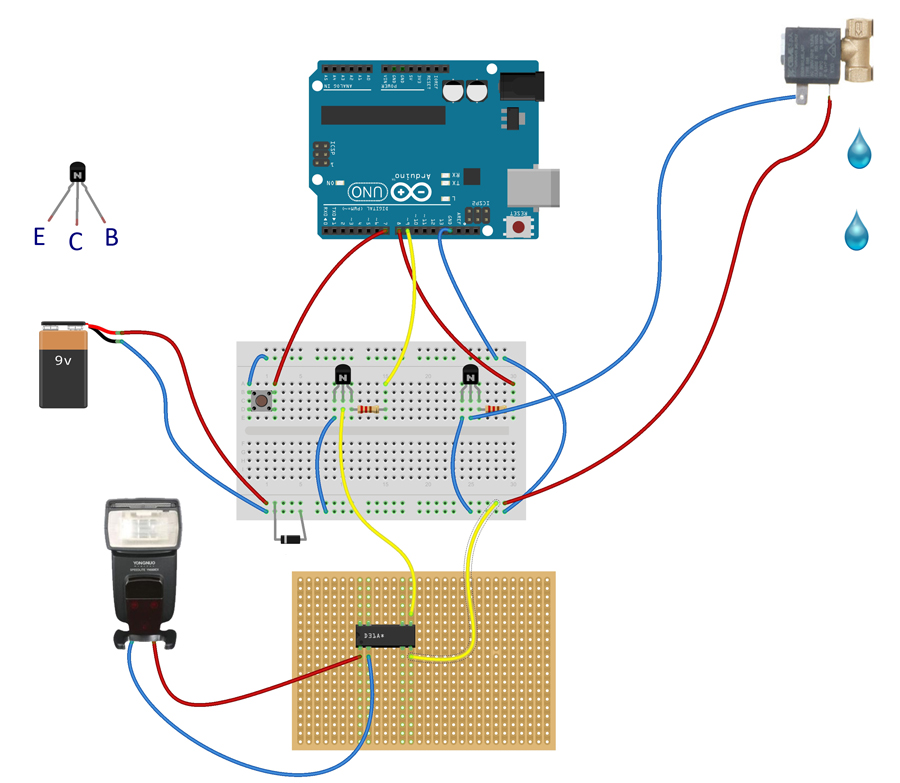

Zrobię schemat graficzny jak i opracowanie kosztów itd. ale to za "chwilę".
Zrobię też normalne zdjęcia na których będzie więcej widać.

5.

Moje zdjęcia.

DeKa napisał/a:

Brakowało mi w tym diody prostowniczej, którą podłączyliśmy tak jak pisałeś. Równolegle do + i -.

Marooned napisał/a:

Rownolegle z zaworem dioda katoda do plusa, anoda do kolektora.

Równolegle z zaworem!, nie z zasilaniem :) przepnij anodę z masy do kolektora tranzystora.
Ta dioda zwiera ujemne napięcie, jakie wytwarza się na cewce w chwili odłączenia. I skoro uparłeś się na przekaźnik, to taką samą diodę również równolegle do cewki przekaźnika. Bez tego istnieje ryzyko uszkodzenia układu (szpilki z cewki potrafią mieć sporą amplitudę).

Pentax K10D | Sigma 17-70 F2.8-4.5 macro, Weltblick 300 F5.6, Phoenix 650-1300 (2600 z TC x2)
Lumix GX80 | Lumix G 12–32 f/3.5–5.6, Lumix G 45-150 f/4.0-5.6, Olympus M.Zuiko 45mm f/1.8

Moje zdjęcia.

DeKa napisał/a:

Nie ma znaczenia jaka dioda? Nie mam drugiej diody prostowniczej ale mam LEDowe.
